Mobil uchun BGA mashinasi

Mobil uchun BGA mashinasi



BGA qayta ishlash stantsiyasi ham SMT ta'mirlash mashinasi, Mashinaning asosi: issiq havo yordamida va

infraqizil gibrid isitish usuli, integratsiyaga erishish uchun optik moslashtirishni joylashtirish texnologiyasi

BGA chipini demontaj qilish, yig'ish va payvandlashni avtomatik ravishda qayta ishlash.



Mobil telefonlar va elektronikaning tez sur'atlar bilan rivojlanayotgan dunyosida oldinda qolish o'zingizni jihozlashni talab qiladi

eng yangi, eng ilg'or vositalar. Ushbu vositalardan biri uyali telefonlarni ta'mirlash uchun BGA mashinasidir.
BGA qisqartmasi Ball Grid Array, ya'ni uyali telefonlar va boshqa qurilmalarda integral mikrosxemalar uchun ishlatiladigan paket.

elektronika. Ushbu murakkab texnologiyalar to'g'ri ta'mirlash va texnik xizmat ko'rsatish uchun maxsus mashinalarni talab qiladi,

va bu erda BGA mashinalari keladi.

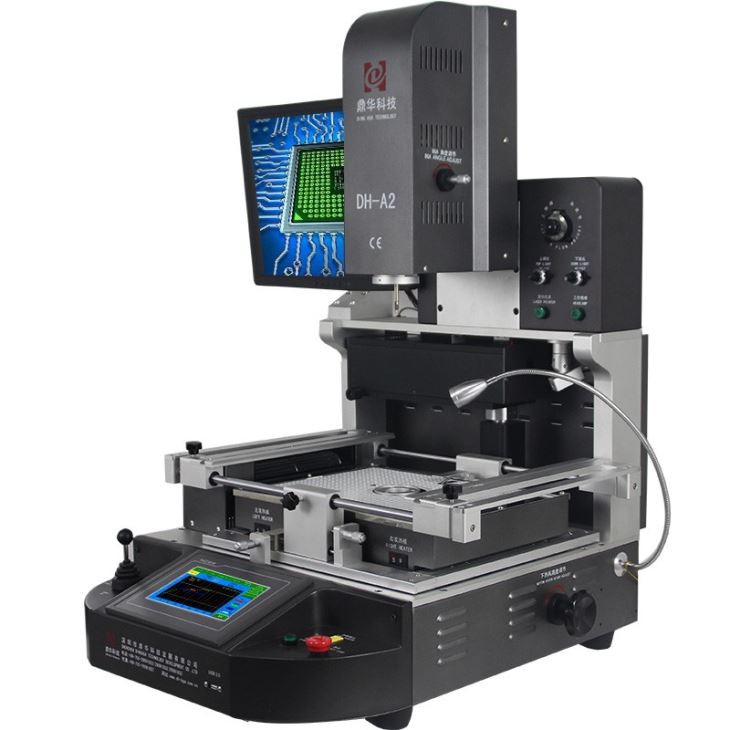

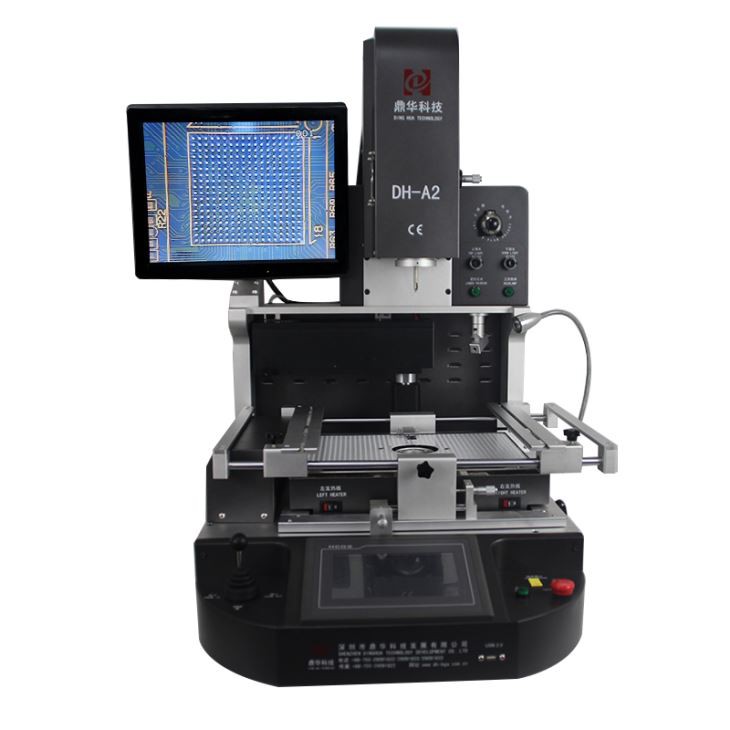

BGA qayta ishlash stantsiyasi DH-A2, turli ko'rinishlar va qismlar

BGA mashinalari mobil telefonlardagi BGA komponentlarini ta'mirlash va almashtirish uchun maxsus mo'ljallangan.

Muvaffaqiyatsiz komponentlarni olib tashlash va yangilarini o'rnatish uchun ular murakkab isitish va sovutish tizimidan foydalanadilar

muammosiz.



SMT ta'mirlash stantsiyasi DH-A2 saqlash, mobil telefon, kompyuter va multimediya va pristavka uchun ishlatilishi mumkin, garchi mudofaa va aerokosmik va boshqalar.



1. Mobil uchun BGA mashinasini qo'llash

Avtomatik lehimlash uchun boshqa turdagi chiplarni oling, almashtiring va lehimsiz:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chiplari va boshqalar.



2. Mobil uchun BGA mashinasining mahsulot xususiyatlari

* Barqaror va uzoq umrga ega (15 yil foydalanish uchun mo'ljallangan)

* U turli xil anakartlarni yuqori muvaffaqiyat darajasi bilan ta'mirlashi mumkin

* Bu isitish va sovutish harorati qattiq nazorat qilindi

* U optik moslashtirish tizimiga ega: 0,01 mm ichida aniq o'rnatish

* Ishlash oson. Har kim undan foydalanishni 30 daqiqada o'rganishi mumkin.

Hech qanday maxsus mahorat talab etilmaydi.



3. SpetsifikatsiyasiMobil uchun BGA mashinasi



Quvvatlantirish manbai	110~240V 50/60Hz
Quvvat darajasi	5400W
Avtomatik daraja	lehim, lehim, olish va almashtirish,
Optik CCD	Split ko'rish, monitor ekranida nuqtalarni tasvirlash
Quvvatlantirish manbai	Meanwell (TW)
chip oralig'i	0.15 mm

Sensorli ekran	Haqiqiy vaqtda harorat egri chiziqlari
PCBA o'lchami mavjud	10*10~400*420mm
chip hajmi	1*1~80*80mm
Og'irligi	taxminan 74 kg
Qadoqlash xiralashgan	82 * 77 * 82 sm



4. TafsilotlariMobil uchun BGA mashinasi

Telefonni ta'mirlash uchun BGA mashinasidan foydalanishning afzalliklari juda ko'p. Birinchidan, bu vaqt va energiyani tejaydi

qo'l mehnatiga bo'lgan ehtiyojni kamaytirish orqali. An'anaviy usullardan foydalangan holda, texniklar issiqlik qurolidan foydalanishadi

barqaror qo'l va juda ko'p amaliyotni talab qiladigan BGA komponentlarini eritish va olib tashlash.

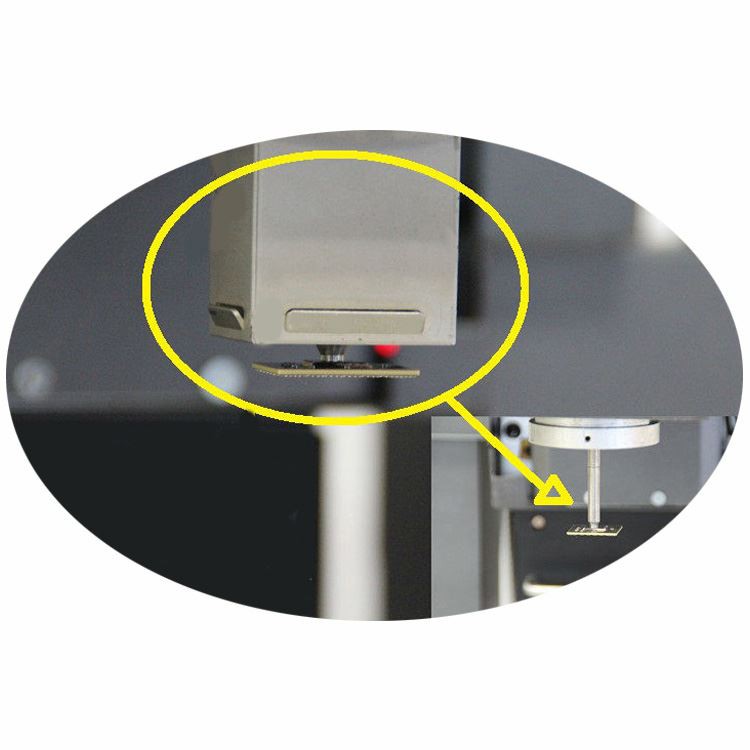

1. Yuqori issiq havo va vakuumli so'rg'ich birga o'rnatilgan bo'lib, u chip/komponentni qulay tarzda oladi.tekislash.

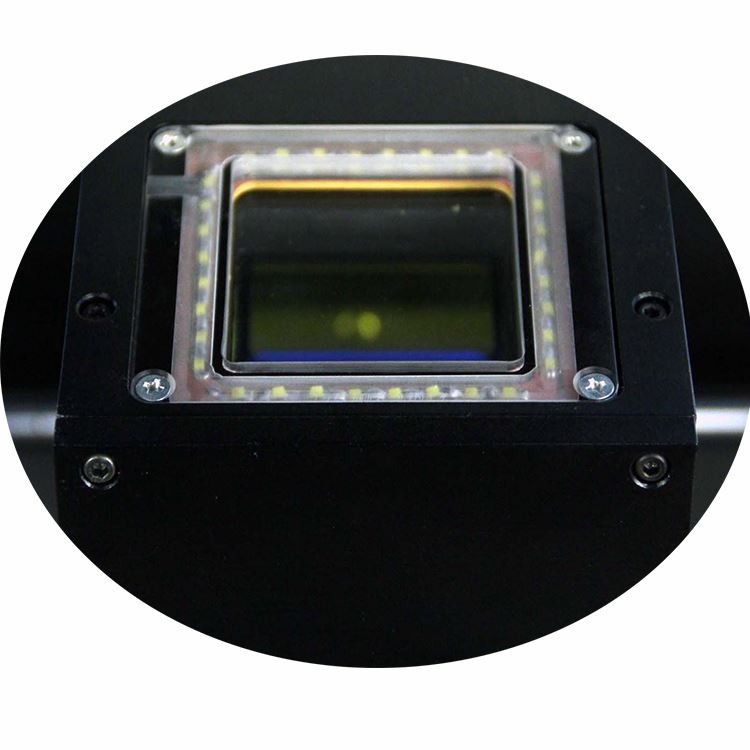

2. Monitor ekranida tasvirlangan anakart va chipdagi nuqtalar uchun ajratilgan ko'rishga ega optik CCD.

Mobil telefonni ta'mirlash uchun BGA mashinasiga sarmoya kiritish sizning biznesingiz uchun o'yinni o'zgartirishi mumkin.

Ta'mirlash jarayonini soddalashtirish va ta'mirlash sifatini oshirish orqali siz oshirishingiz mumkin

mijozlar ehtiyojini qondirish va biznesingizni rivojlantirish.

3. Chip (BGA, IC, POP va SMT va boshqalar) uchun displey ekrani va unga mos keladigan anakart nuqtalari hizalangan.lehimlashdan oldin.

Bundan tashqari, BGA mashinalari ko'proq aniqlik va aniqlikni ta'minlaydi, bu esa ta'mirlash sifatini oshiradi.

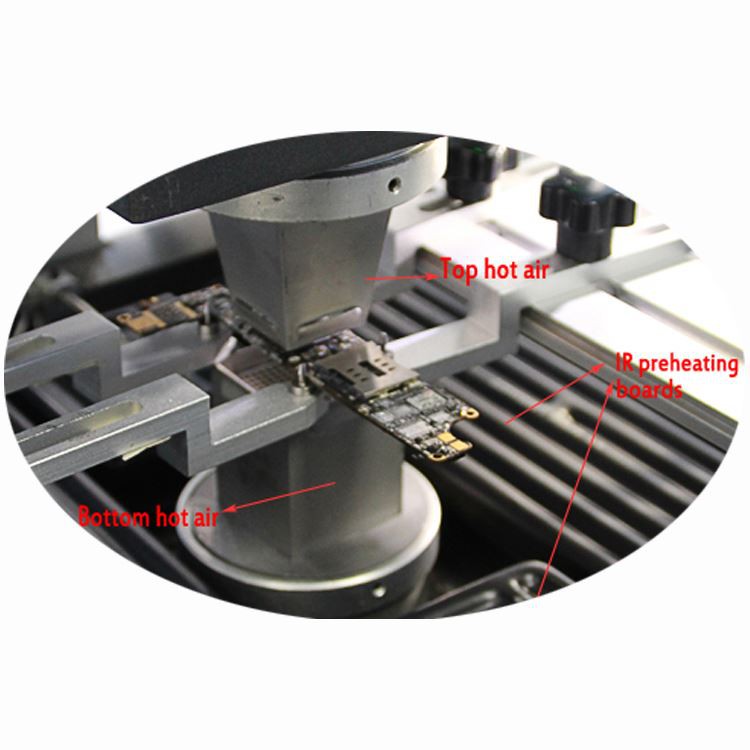

4. 3 ta isitish zonalari, yuqori issiq havo, pastki issiq havo va IQ oldindan qizdirish zonalari, ulardan kichik isitish uchun ishlatilishi mumkin.

iPhone anakarti, shuningdek, kompyuter enn TV anakartlarigacha va hokazo.

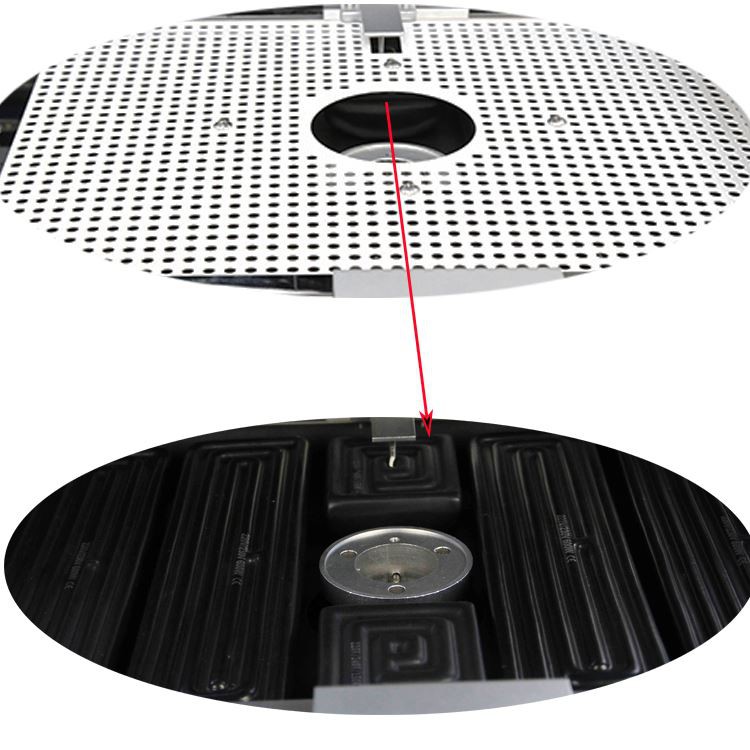

5. Isitish elementlarini bir tekis va xavfsizroq qiladigan po'lat to'r bilan qoplangan IR oldindan isitish zonasi.





6. Vaqt va haroratni sozlash uchun ishlash interfeysi, harorat rejimlari qancha miqdorda saqlanishi mumkin

50,000 guruh.

Bundan farqli o'laroq, BGA mashinalari vaqtni tejash va qisqartirish uchun butun jarayonni avtomatlashtirish uchun dasturlashtirilishi mumkin

qimmat xatolar xavfi.









5. Nima uchun mobil uchun BGA mashinamizni tanlaysiz?

Xulosa qilib aytganda, agar siz uyali telefonlarni ta'mirlash bilan shug'ullansangiz yoki ushbu sohaga kirmoqchi bo'lsangiz,

BGA mashinasiga sarmoya kiritish oqilona harakatdir. Ilg'or texnologiyasi va soddalashtirilganligi bilan

jarayon, u sizning biznesingizni keyingi bosqichga olib chiqishi mumkin.



6. BGA qayta ishlash reballing stantsiyasining sertifikati

UL, E-MARK, CCC, FCC, Idoralar ROHS sertifikatlari. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish,

Dinghua ISO, GMP, FCCA, C-TPAT joyida audit sertifikatidan o'tdi.

7. BGA rework reballing stantsiyasini qadoqlash va jo'natish



8. Mobil uchun BGA mashinasi uchun jo'natish

DHL, TNT, FEDEX, SF, dengiz transporti va boshqa maxsus liniyalar va boshqalar. Agar boshqa yuk tashish muddatini xohlasangiz,

iltimos, bizga ayting.Biz sizni qo'llab-quvvatlaymiz.



9. To'lov shartlari

Bank o'tkazmasi, Western Union, kredit karta.

Agar sizga boshqa yordam kerak bo'lsa, bizga ayting.

10. Mobil DH-A2 uchun BGA mashinasi uchun foydalanish bo'yicha qo'llanma

11. Mobil uchun BGA mashinasi uchun tegishli bilim

Desoldering uchun BGA qayta ishlash stantsiyasidan foydalanishning asosiy usuli tavsifi:

1. Ta'mirlashga tayyorgarlik: ta'mirlanadigan BGA chipi uchun ishlatiladigan havo nozulini aniqlang.

2. Desoldering haroratini o'rnating va uni keyinroq ta'mirlanganda to'g'ridan-to'g'ri chaqirish uchun saqlang.

3. Sensorli ekran interfeysida demontaj rejimiga o'ting, ta'mirlash tugmachasini, isitish boshini bosing

BGA chipini isitish uchun avtomatik ravishda tushadi.

4. Qayta ishlash stantsiyasining harorat egri chizig'i tugagandan so'ng, assimilyatsiya nozli avtomatik ravishda tanlanadi

BGA chipini yuqoriga ko'taring va keyin joylashtirish boshi BGA ni dastlabki holatiga so'rib oladi. Operator quyidagilarni amalga oshirishi mumkin:

BGA chipini material qutisi bilan ulang. Desoldering tugallandi.

Bu BGA qayta ishlash stantsiyasidan foydalangan holda desoldering usuli. Joylashtirish uchun lehimdan foydalanish qiyin emas

va payvandlash. Bizda qo'llanma, CD va mashina sizga birgalikda yuborilgan, shunchaki ko'rsatmalarga amal qiling

qo'llanma, agar qulay bo'lsa, siz ham bizning kompaniyamizda bepul o'qishingiz mumkin. Albatta, biz video darslarni ham taqdim etamiz

chet elda yo'l-yo'riq va boshqalar.
