BGA Reballing mashinasi narxi

BGA Reballing mashinasi narxi

1. BGA Reballing mashinasi narxining mahsulot xususiyatlari

• Avtomatik olib tashlash, o'rnatish va lehimlash. Desoldering, o'rnatish va avtomatik lehim.

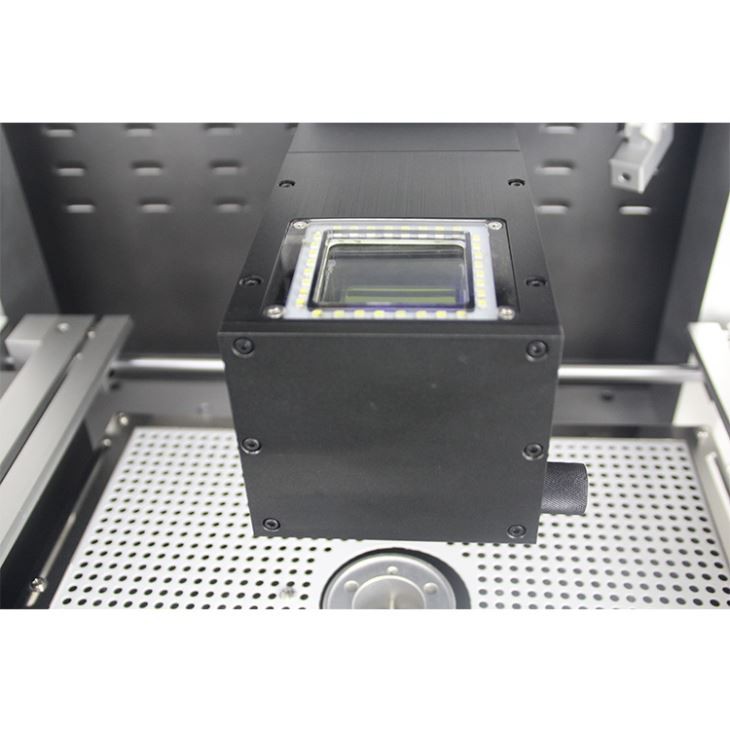

•CCD kamerasi har bir lehim birikmasining aniq hizalanishini ta'minlaydi,

• Uchta mustaqil isitish zonasi haroratni aniq nazorat qilishni ta'minlaydi.

•Issiq havo ko'p teshikli dumaloq markazni qo'llab-quvvatlash, ayniqsa markazda joylashgan katta o'lchamli PCB va BGA uchun foydalidir.

PCB. Sovuq lehim va IC tushishi holatidan saqlaning.

• Pastki issiq havo isitgichining harorat rejimi 300 darajaga yetishi mumkin, bu katta o'lchamli anakart uchun juda muhimdir.

Shu bilan birga, yuqori isitgich sinxronlashtirilgan yoki mustaqil ish sifatida o'rnatilishi mumkin.

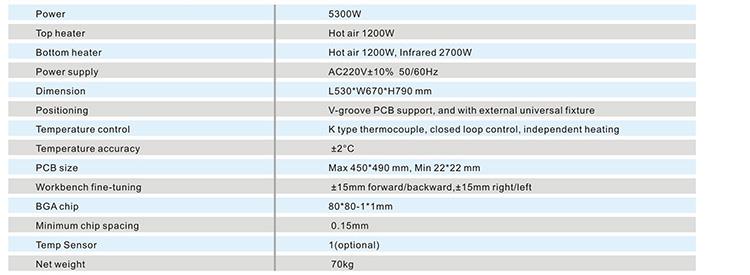

2.BGA Reballing mashinasi narxining spetsifikatsiyasi

3.BGA Reballing mashinasi narxining tafsilotlari

4. Nima uchun bizning BGA Reballing mashinasi narxini tanlaysiz?

5.BGA Reballing mashinasi narxining sertifikati

Sifatli mahsulotlarni taklif qilish uchun SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD birinchi bo'lib

UL, E-MARK, CCC, FCC, Idoralar ROHS sertifikatlaridan o'ting. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish,

Dinghua ISO, GMP, FCCA, C-TPAT audit sertifikatidan o'tdi.

6.BGA Reballing mashinasi narxini qadoqlash va jo'natish

7.Ana platani ta'mirlash bo'yicha tegishli bilimlar

1 tekshirish taxtasi usulini tahrirlash

1. Kuzatish usuli: kuygan, kuygan, ko'pikli, taxta sinishi, rozetka zang va suv bormi.

2. Jadvalni o'lchash usuli: ortiqcha 5V, GND qarshiligi juda kichik (50 ohmdan past).

3. Yoqilg'i tekshiruvi: yomon plata uchun yuqori kuchlanish biroz 0.5-1V ga sozlanishi mumkin. Quvvat yoqilgandan so'ng, qo'lda ushlab turadigan platadagi IC ishlatiladi

muammoli chipni qizdirish uchun, u idrok etilishi uchun.

4. Mantiqiy qalamni tekshirish: IC kirish, chiqish va nazorat qilish qutblarining shubhali har bir uchida signal kuchli yoki zaif ekanligini tekshiring.

5. Asosiy ish joylarini aniqlang: Ko'pgina platalarda aniq mehnat taqsimoti mavjud, masalan: boshqaruv maydoni (CPU), soat maydoni (kristal osilator) (chastota bo'linishi),

fon rasmi maydoni, harakat maydoni (odam, samolyot), ovoz sintezi Tuman va boshqalar Bu kompyuter platasini chuqur ta'mirlash uchun juda muhimdir.

2 nosozliklarni bartaraf etish usulini tahrirlash

1. Chipdan shubhalansa, qo'llanmadagi ko'rsatmalarga muvofiq, avval kirish va chiqish terminallarida signal (to'lqin shakli) mavjudligini tekshiring, agar mavjud bo'lsa.

kirish bo'lmasa, u holda IC ning boshqaruv signalini (soatini) tekshiring va hokazo. Agar mavjud bo'lsa, bu IC yomon Imkoniyat katta, nazorat signali yo'q, oldingi qutbini topguncha kuzatib boring.

shikastlangan IC.

2. Hozircha ustunni ustundan olib tashlamang va bir xil modeldan foydalaning. Yoki bir xil dastur mazmuniga ega IC orqa tomonda va ko'rish uchun yuklash

agar IC buzilgan yoki yo'qligini tasdiqlash yaxshiroq bo'lsa.

3. Qisqa tutashuv chizig'ini topish uchun tangensial chiziq va o'tish chizig'i usulidan foydalaning: ba'zi signal chiziqlari va tuproqli chiziqlarni toping, shuningdek, 5V yoki boshqa bir nechta IClar bo'lmasligi kerak.

qisqa tutashuvga ulangan bo'lsa, siz chiziqni kesib, yana o'lchashingiz mumkin, bu IC muammosi yoki taxta yuzasi muammosi yoki qarz signallari ekanligini aniqlashingiz mumkin.

Boshqa IC'lardan ICni noto'g'ri to'lqin shakli bilan lehimlash uchun tasvir yaxshilanayotganini ko'rish va IC yaxshi yoki yomon ekanligini aniqlash uchun.

4. Boshqarish usuli: Tegishli IC ning pin to'lqin shaklini va tasdiqlash uchun IC raqamini o'lchash uchun bir xil tarkibga ega yaxshi kompyuter platasini toping.

IC shikastlanganmi yoki yo'qmi.

5. ICni mikrokompyuter universal dasturchisida (ALL-03/07) (EXPRO-80/100 va boshqalar) ICTEST dasturi bilan sinab ko'ring.

3 olib tashlash usuli tahrirlash

1. Kesish usuli: taxtaga zarar yetkazilmaydi, qayta ishlanmaydi.

2. Qalay usulini torting: qalayni IC pinining ikkala tomoniga lehimlang, oldinga va orqaga sudrab borish uchun yuqori haroratli lehim dazmolidan foydalaning va ICni ishga tushiring (buzilish oson

kengash, lekin sinov IC ni himoya qilishi mumkin).

3. Barbekyu usuli: alkogolli lampalar, gaz plitalari, elektr pechkalar va boshqalarda gril qilish. Doskada qalay eritilgandan so'ng, IC ishlab chiqariladi (ushlash oson emas).

4. Qalay idish usuli: Elektr pechida maxsus tunuka idish yasang. Qalay eritilgandan so'ng, taxtaga tushirilishi kerak bo'lgan IC qalay idishga botiriladi va IC

taxtaga zarar bermasdan tashqariga chiqarilishi mumkin, ammo uskunani ishlab chiqarish oson emas.

5. Elektr issiqlik tabancasi: plyonkani tushirish uchun maxsus elektr issiqlik tabancasidan foydalaning, ICning tushiriladigan qismini puflang, so'ngra qalaydan keyin ICni olib tashlash mumkin (eslatma).

plastinka puflanganda pnevmatik tabancani silkitish kerak, aks holda kompyuter platasi puflanadi. Biroq, havo qurolining narxi yuqori, odatda taxminan

2,000 yuan.) Professional uskunani ta'mirlash sifatida plataga texnik xizmat ko'rsatish eng muhim loyihalardan biridir. Keyin, noto'g'ri anakartni oling, qanday aniqlash mumkin

qaysi komponentda muammo bor?

4 muvaffaqiyatsizlikning asosiy sababi muharriri

1. Texnogen nosozliklar: kirish/chiqarish kartalarining quvvat bilan ulanganligi va platalar va vilkalarni yuklashda noto'g'ri kuch tufayli interfeyslar, chiplar va hokazolarning shikastlanishi.

2. Yomon muhit: Statik elektr ko'pincha anakartdagi chipning (ayniqsa CMOS chipi) buzilishiga olib keladi. Bundan tashqari, qachon anakart

elektr ta'minoti shikastlanishi yoki tarmoq kuchlanishidan kelib chiqadigan keskin ko'tarilishga duch kelsa, u ko'pincha tizim platasining quvvat manbai vilkasi yaqinidagi chipga shikast etkazadi. Agar anakart

chang bilan qoplangan bo'lsa, u signal qisqa tutashuviga ham olib keladi. 3. Qurilma sifati bilan bog'liq muammolar: Chip va boshqa qurilmalarning sifatsizligi sababli shikastlanish. E'tiborga olish kerak bo'lgan birinchi narsa

bu chang anakartning eng katta dushmanlaridan biridir.

Ko'rsatmalar

Foydalanish bo'yicha ko'rsatmalar (3)

Changga e'tibor berish yaxshidir. Anakartdagi changni muloyimlik bilan tozalash uchun cho'tkadan foydalaning. Bundan tashqari, anakart va chiplardagi ba'zi kartalar pin shaklida,

ko'pincha pinlarning oksidlanishi tufayli yomon aloqaga olib keladi. Sirt oksidi qatlamini olib tashlash uchun silgidan foydalaning va uni qayta ulang. Albatta, biz trikloroetandan--bug‘lanish*,

asosiy platani tozalash uchun suyuqliklardan biri hisoblanadi. To'satdan elektr uzilishi ham mavjud, to'satdan anakartga qo'ng'iroq qilmaslik uchun darhol kompyuterni o'chirib qo'yishingiz kerak.

va quvvat manbai yonib ketgan. Noto'g'ri BIOS sozlamalari tufayli, agar overclocking bo'lsa ... chiziqni tozalash uchun sakrab o'tishingiz va uni qayta olishingiz mumkin. Agar BIOS buzilgan bo'lsa, masalan, virus kirishi...,

BIOS-ni qayta yozishingiz mumkin. BIOS-ni asbob bilan o'lchash mumkin emasligi sababli, u dasturiy ta'minot shaklida mavjud. Muammoga olib kelishi mumkin bo'lgan barcha sabablarni bartaraf etish uchun

anakartda, anakart BIOS-ni cho'tkalash yaxshidir. Xost tizimining ishlamay qolishi uchun ko'p sabablar mavjud. Masalan, anakartning o'zi yoki turli xil karta nosozliklari

I/U shinasi tizimning noto'g'ri ishlashiga olib kelishi mumkin. Plug-and-play parvarishlash usuli anakart yoki I/U qurilmasidagi nosozlikni aniqlashning oddiy usuli hisoblanadi. Usul

plagin platasini birma-bir o'chirib qo'yishdir va har safar taxta chiqarilganda, mashina mashinaning ish holatini kuzatish uchun ishlaydi. Kengash ishlagandan so'ng

odatda ma'lum bir blokni tortib olgandan so'ng, bunday noto'g'ri taxta yoki tegishli I / O avtobus uyasi xatosi tufayli yuzaga keladi. Va yuk sxemasi noto'g'ri. Agar tizimni ishga tushirish hali ham davom etsa

barcha platalar chiqarilgandan so'ng normal emas, xatolik anakartda bo'lishi mumkin. Ayirboshlash usuli asosan bir xil turdagi plaginni, avtobusni almashtirishdir

tartib bir xil, plagin platasining bir xil funktsiyasi yoki bir xil turdagi chip o'zaro chip almashinuvi, nosozlikni aniqlash uchun xato hodisasining o'zgarishiga ko'ra.

Bu usul, asosan, bir xil xotirani almashtirishi mumkin bo'lgan xotirani o'z-o'zini sinab ko'rish xatolari kabi ulanishi oson bo'lgan texnik muhitda qo'llaniladi.
