IR optik BGA qayta ishlash stantsiyasi

1. Mahsulot taqdimoti

Murakkab vazifalar uchun moslashuvchan qayta ishlash quvvati

· Yuqori emitentda 1200 Vt quvvatga ega issiq havoni kuchli isitish

· Pastki emitentda to'liq issiq havo isitish quvvati 1200 Vt

· Pastki emitentda kuchli infraqizil oldindan qizdirish 2700 Vt

· Aniq haroratni o'lchash uchun to'rtta termojuft o'lchash kanali

· Katta (370 x 450 mm) PCBlar uchun dinamik IR isitish texnologiyasi

· Yuqori aniqlik (plyus /- 0,025 mm) Avtomatik tanlash va joylashtirish, motorli zoom AF kamerasi

· 7'' sensorli ekran 800*480 o'lchamlari paneli bilan intuitiv ishlash

· Oʻrnatilgan USD2.0 port

· Jarayonni ko'rish uchun motorli zoom reflow jarayoni kamerasi

· Murakkab chiplarni avtomatik oziqlantirish tizimi

2. Mahsulot spetsifikatsiyalari

3. Mahsulot ilovalari

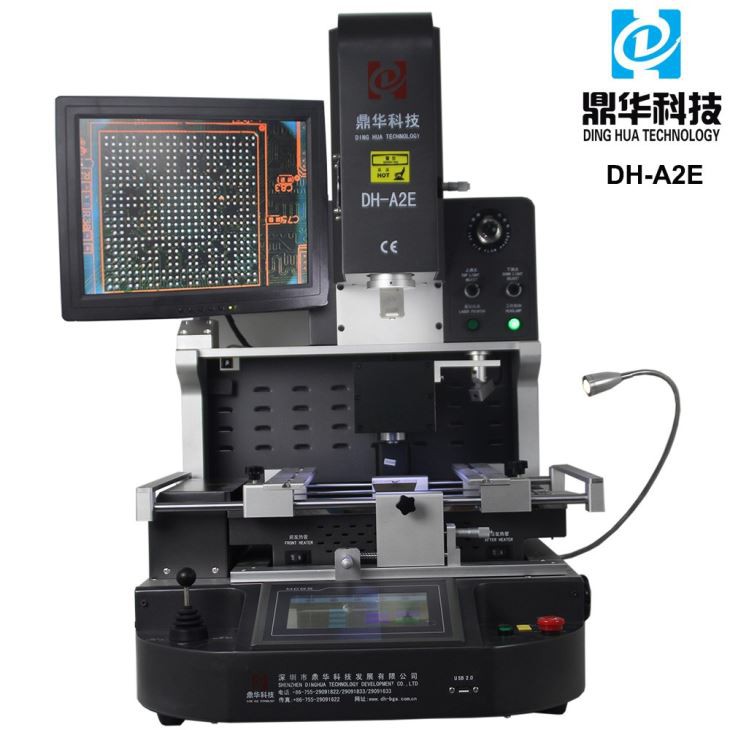

Dinghua DH-A2E - barcha turdagi SMD komponentlarini yig'ish va qayta ishlash uchun yaxshilangan issiq havoni qayta ishlash stantsiyasi.

Tizim yuqori zichlikdagi muhitda professional mobil qurilmalarni qayta ishlash uchun eng yaxshi sotuvchi hisoblanadi. Jarayonning yuqori darajadagi modulligi bir tizim ichida barcha qayta ishlash jarayoni bosqichlariga imkon beradi. DH-A2E tizimi Ar-ge, jarayonni ishlab chiqish, prototiplash va ishlab chiqarish muhitida uyda.

01005 dan katta BGA gacha bo'lgan kichik va o'rta o'lchamdagi tenglikni qo'llash sohasi, maqsadi yuqori darajada takrorlanadigan lehim natijalariga ega bo'lish.

E'tiborga molik *

• Sanoatning etakchi termal boshqaruvi

• Yuqori samarali taxtali isitgich

• Yopiq aylanish kuchini boshqarish

• Yuqori isitgichni avtomatlashtirilgan kalibrlash

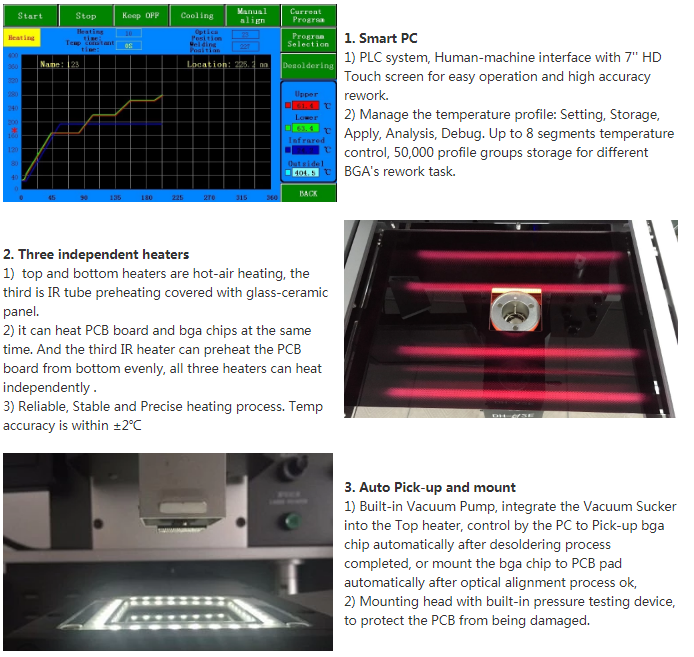

4. Mahsulot tafsilotlari

5. Mahsulot malakasi

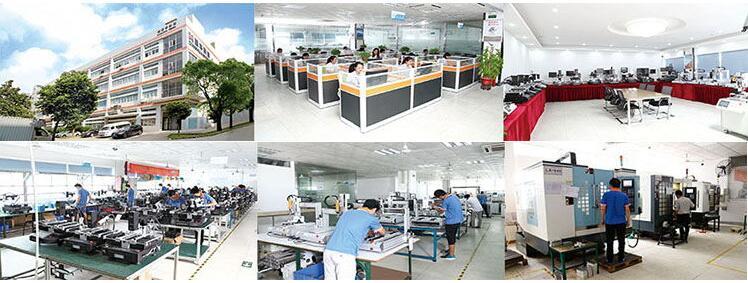

6. Bizning xizmatlarimiz

Dinghua - yuqori ilg'or elektronikani yig'ish va ta'mirlash bo'yicha yechimlarni ishlab chiqishda tan olingan jahon yetakchisi.

Bugungi kunda Dinghua innovatsion echimlar, mahsulotlar va bosma elektron yig'malarni qayta ishlash va ta'mirlash bo'yicha treninglar taqdim etishda davom etmoqda.

Bizning noyob qobiliyatlarimiz va rivojlanayotgan qarashlarimiz teshik va sirtga o'rnatish va qayta ishlash muammolariga universal echimlarni taqdim etdi.

eng ilg'or elektronika uchun.

Bizning kuchli majburiyatimiz va yutuqlar tariximiz sizning ehtiyojlaringizni qondirish uchun yig'ish, ta'mirlash bo'yicha misli ko'rilmagan yechimlarni taqdim etdi.

IS0-9000, sanoat, harbiy yoki oʻz ichki spetsifikatsiyalaringizga muvofiq ishlaysizmi. Qanday qiyinchilik bo'lishidan qat'iy nazar, Dinghua o'rnatishga tayyor

siz uchun yangi standart.

Dinghua - 10 yillik tajriba va elektronikani lehimlash, qayta ishlash va ta'mirlash bo'yicha yechimlar va tizimlar bilan ta'minlovchi sanoat yetakchisi.

7. TSS

Elektron qurilmalar va gadjetlar kundan-kunga kichikroq va ingichka bo'lib bormoqda. Bularning barchasi texnologik taraqqiyot va rivojlanish tufayli mumkin

elektronikada. Dunyodagi eng yaxshi elektron kompaniyalar eng kichik va eng nozik gadjetlarni yaratish uchun raqobatlashmoqda. SMDs yoki sirtga o'rnatish qurilmasi -

muzlar va BGA yoki Ball Grid massivi elektron qurilmalar va gadjetlarni kichikroq va ingichka qilish uchun mas'ul bo'lgan ikkita elektron komponentdir.

Keling, BGA ni tushunaylik. BGA (Ball Grid Array) nima va nima uchun BGA?

BGA yoki Ball Grid Array - bu Surface Mount Technology uchun qadoqlashning bir turi (bu erda SMD elektron komponentlari aslida "o'rnatilgan" yoki

SMT bosilgan elektron plataning yuzasiga yopishtirilgan). BGA paketida simlar yoki pinlar yo'q. Ball Grid Array o'z nomini oldi, chunki u asosan

panjara ichiga joylashtirilgan metall qotishma to'plar qatori. Ushbu BGA to'plari odatda qalay/qo'rg'oshin (Sn/Pb 63/37) yoki qalay/qo'rg'oshin/kumush (Sn/Pb/Ag) bo'ladi.

BGA SMD yoki sirt o'rnatish qurilmalariga nisbatan juda ko'p afzalliklarni taklif etadi:

Bugungi elektron qurilmalar va gadjetlardagi PCB yoki bosilgan elektron plata elektron komponentlar bilan zich joylashgan. Devrenning o'lchami

Kengash elektron komponentlar sonining ko'payishi bilan ortadi. PCB, SMD va BGA paketlarining hajmini siqish uchun

ishlatiladi, chunki SMD va BGA ham kichikroq va o'lchamlari ingichka bo'lib, PCBda juda kam joy egallaydi. BGA komponentlari ko'plab elektron platalar uchun yaxshiroq yechim beradi, lekin BGA lehim jarayonining to'g'ri va ishonchli bo'lishini ta'minlash uchun BGA komponentlarini lehimlashda ehtiyot bo'lish kerak.

BGA shuningdek quyidagi afzalliklarni taqdim etadi:

Yol zichligi pastligi natijasida PCB dizayni yaxshilandi.

 BGA paketi mustahkam.

 Pastroq issiqlik qarshiligi.

 Yuqori tezlikda ishlash va ulanish yaxshilandi.
