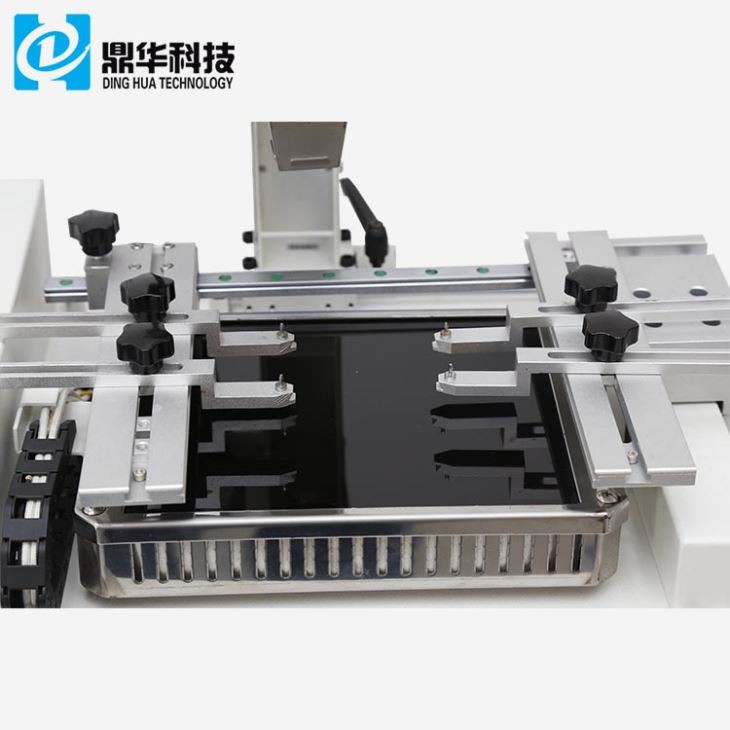

2 isitish zonalari Sensorli ekran BGA qayta ishlash stantsiyasi
Qayta ishlash tizimi taxtada juda tor maydonni isitishi kerak. DH-200 BGA qayta ishlash stantsiyasi aniq va oson bo'lishi mumkin. Bu juda ilg'or texnik nou-xau bilan. Bundan tashqari, eng yangi yuqori zichlikdagi taxtaga, nozik qo'rg'oshin pitchining qismlari va chip o'lchami qismlariga kelsak, uni to'g'ri qayta ishlash mumkin. Bundan tashqari, DH{2}} BGA qayta ishlash stantsiyasi, agar u Jig bilan ishlatilsa, qayta ishlashning barcha jarayonlarini yakunlashi mumkin. Ular isitish, olib tashlash, tozalash, chop etishdir. joylashishni aniqlash, o'rnatish, qayta to'plash va boshqalar va bu hatto tekshirish.
Ta'rif

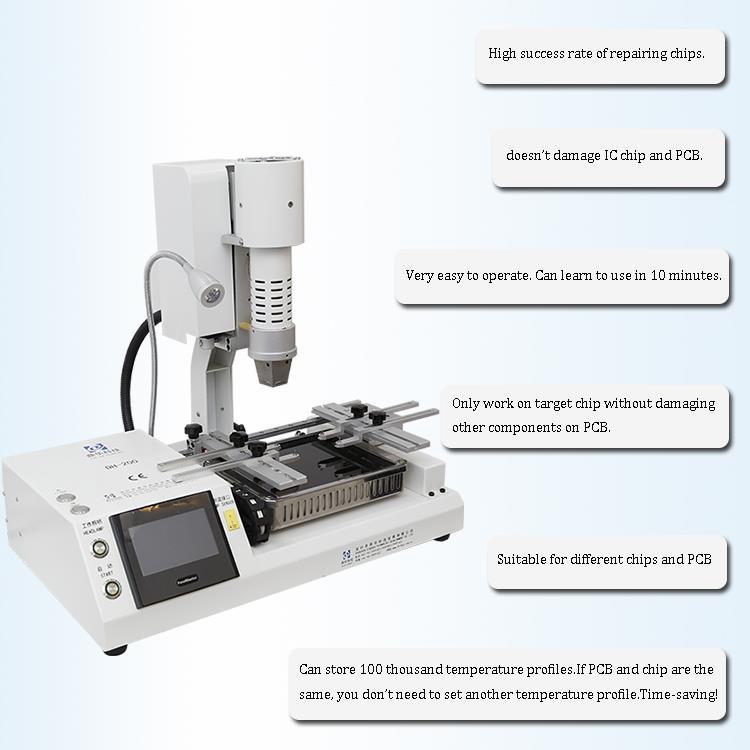

1. 2 ta isitish zonasining mahsulot xususiyatlari Sensorli ekranli BGA qayta ishlash mashinasi
Yuqori sifatli isitish materialidan tayyorlangan; BGA ning desoldering va lehimlash jarayonlari aniq nazorat qilinadi;
Gorizontal ravishda erkin harakatlana oladigan harakatlanuvchi isitish boshi, boshqarish oson;
O'rnatilgan sanoat kompyuteri, PLC boshqaruvi, real vaqtda profil displeyi, o'rnatilgan profilni va amalda sinovdan o'tgan profilni ko'rsatishga qodir; katta o'lchamli ekran, ishlatish uchun qulay;
Ushbu sanoat kompyuterida cheksiz profilni saqlash, ikkita amaliy sinovdan o'tgan profilni tahlil qilishi, ingliz va xitoy tillarini kiritishi mumkin;
Yuqori va pastki issiq havo isitgichlarining harorati ularning o'ziga xos haroratiga qarab aniq nazorat qilinishi mumkin. Infraqizil doimiy haroratli isitish zonasi dapastki maydon va tegishli haroratni nazorat qilish sozlamalari qayta ishlashni amalga oshiradi
xavfsizroq va ishonchli.
2. Spetsifikatsiya
| Quvvat | 2300W |
| Yuqori isitgich | Issiq havo 450 Vt |
| Pastki isitgich | Issiq havo 1200 Vt, infraqizil 1800 Vt |
| Quvvatlantirish manbai | AC220V±10% 50/60Hz |
| Hajmi | L540 * W310 * H500 mm |
| Joylashtirish | V-groove PCB qo'llab-quvvatlashi va tashqi universal armatura bilan |
| Haroratni nazorat qilish | K tipidagi termojuft, yopiq pastadir nazorati. mustaqil isitish |
| Haroratning aniqligi | ±2 daraja |
| PCB hajmi | Maksimal 170 * 220 mm. Minimal 22*22 mm |
| Ish stolini nozik sozlash | ±15mm oldinga/orqaga.±15mm o'ngga/ko'tarilish |
| BGAchip | 80*80-2*2mm |
| Minimal chip oralig'i | 0.15 mm |
| Harorat sensori | 1 (ixtiyoriy) |
| Sof og'irlik | 16 kg |

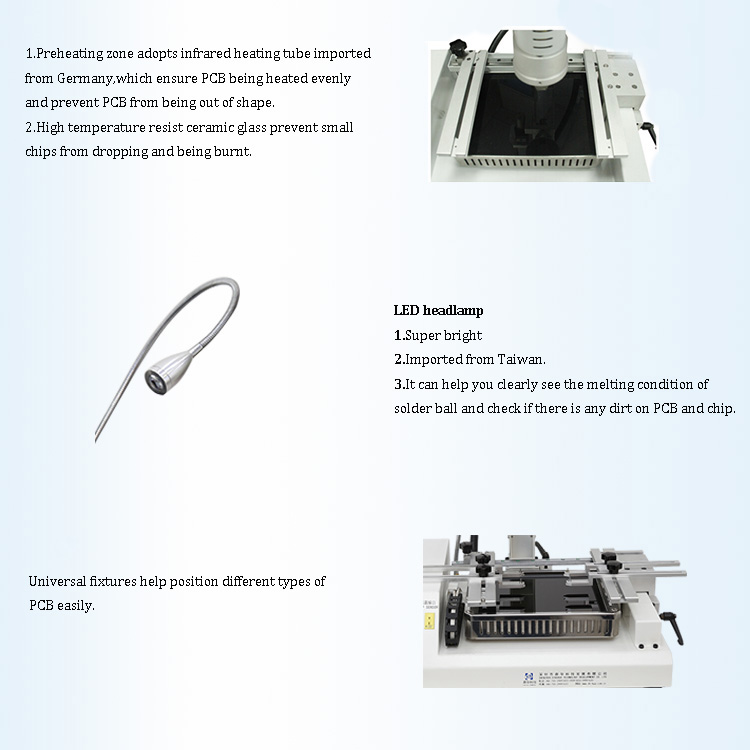

3. 2 ta isitish zonasi sensorli ekranli BGA qayta ishlash mashinasining tafsilotlari
1. 2 ta mustaqil isitgich (issiq havo va infraqizil);
2. HD raqamli displey;

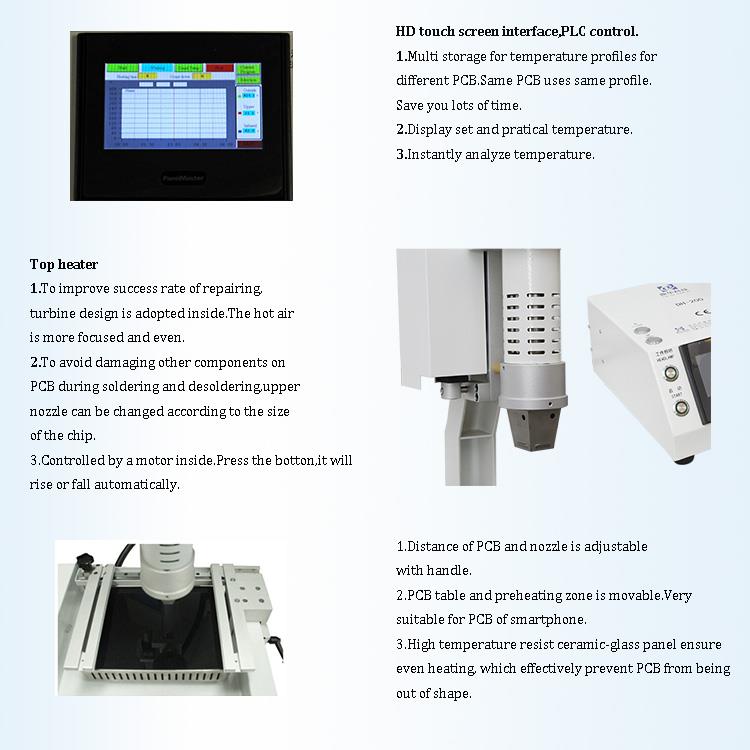

3. HD sensorli ekran interfeysi, PLC boshqaruvi;
4. LED fara;
4. Nima uchun bizning 2 isitish zonamiz sensorli ekranli BGA qayta ishlash mashinasini tanlaysiz?
5. Sertifikat

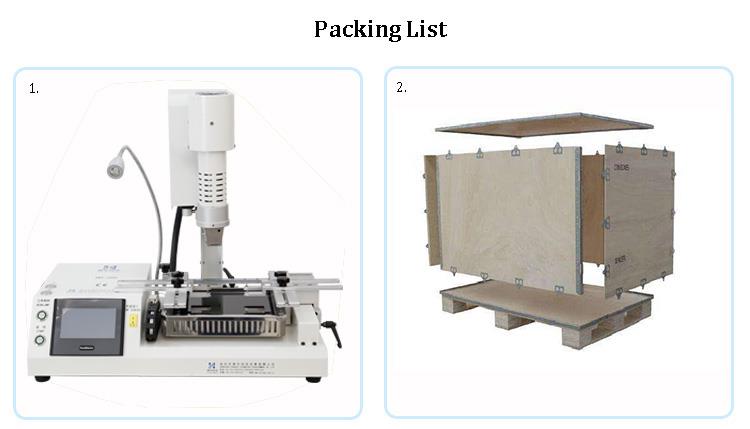

6. Qadoqlash va jo'natish
7. 2 ta isitish zonasi sensorli ekranli BGA qayta ishlash mashinasi haqida tegishli ma'lumotlar
Mobil telefonning anakartida o'chirish va padni o'chirish uchun ta'mirlash usuli
- Tushilish nuqtasi uchun va qo'rg'oshin simi yostiq ostida bo'lganda, lehimlangan joyni puflash uchun issiq havo qurolidan foydalaning (harorat: 240 daraja, havo hajmi: o'rtacha). Ehtiyotkorlik bilan uchini pichoq bilan qazib oling, so'ngra qo'rg'oshin teshigiga (pad) oz miqdorda lehim pastasini qo'llang. Lehim to'pi hosil qilish uchun qayta lehimlash uchun issiq havo tabancasından foydalaning va keyin suv bilan yuving. Agar lehim to'pi tushmasa, bu simning to'g'ri lehimlanganligini va an'anaviy tarzda ishlatilishini ko'rsatadi.
- O'chirish va padni olib tashlash uchun, avval singan qo'rg'oshinni qirib tashlash uchun jarrohlik pichoqni ishlating, kamida 3 mm materialni olib tashlang. Keyin, joyni oqim bilan tozalang (Tianna suvi). Qo'rg'oshinga lehim qo'llash uchun elektr dazmoldan foydalaning. Emal qilingan simning kichik qismini oling, uning uchi qalay-vismut bilan qoplangan va uni qirib tashlangan simga ulang. Simni to'g'ri joylashtiring, keyin payvandlash uchun issiq havo tabancasidan foydalaning (harorat: 280 daraja, havo oqimi: o'rtacha). Payvandlashdan keyin 2 mm uzunlikdagi emallangan simni kesib oling. Pimni yostiqning o'rtasiga qo'ying va yostiqda aylana hosil qilish uchun sirlangan simni pin atrofida joylashtirish uchun boshqa pindan foydalaning. Doiraga oz miqdorda lehim pastasini qo'llang, so'ngra lehim to'pini hosil qilib, lehimni qayta oqimlash uchun issiq havo qurolidan foydalaning.
Agar qo'rg'oshin simi va emallangan simni lehimlash qiyin bo'lsa, birlashmaga ozgina lehim pastasini qo'llang, so'ngra issiq havo tabancasidan foydalaning (simga lehim bilan tegizmasdan). To'g'ri va lehim birikmasi tekis bo'lishini ta'minlash uchun emallangan simning o'rnini sozlash uchun ignadan foydalaning. Ushbu nuqtada pad muvaffaqiyatli ta'mirlanadi.
3. Barcha to'xtash nuqtalari ulangandan keyin, hududni suv bilan tozalang. Yangi padni bezovta qilmaslik uchun ehtiyot bo'ling. Yostiqchadan qochib, chiziq atrofida oz miqdorda yashil yog'ni qo'llang. Kamroq yaxshiroq - simni mahkamlash uchun etarli. Qo'llashdan so'ng, ICni qayta o'rnatish uchun yig'ishni yarim soat davomida binafsha chiroq ostida joylashtiring. Bir necha marta qismlarga ajratilgan va qayta o'rnatilgan bo'lsa ham, ulanish xavfsiz bo'lishi kerak.
