Uyali telefonlarni ta'mirlash uchun BGA qayta ishlash stantsiyasi
◆ Kengaytirilgan funksiyalar ① Yuqori issiq havo oqimi har qanday chiplar talabini qondirish uchun sozlanishi.② Desoldering, o'rnatish va avtomatik lehimlash.③ Yuqori isitish va o'rnatish boshi 2 in 1 dizayn.④ O'rnatilgan bosim sinov qurilmasi bilan o'rnatish boshi, PCBni maydalashdan himoya qilish uchun.⑤ O'rnatish kallagiga o'rnatilgan vakuum, lehimlash tugagandan so'ng BGA chipini avtomatik ravishda oladi.
Ta'rif

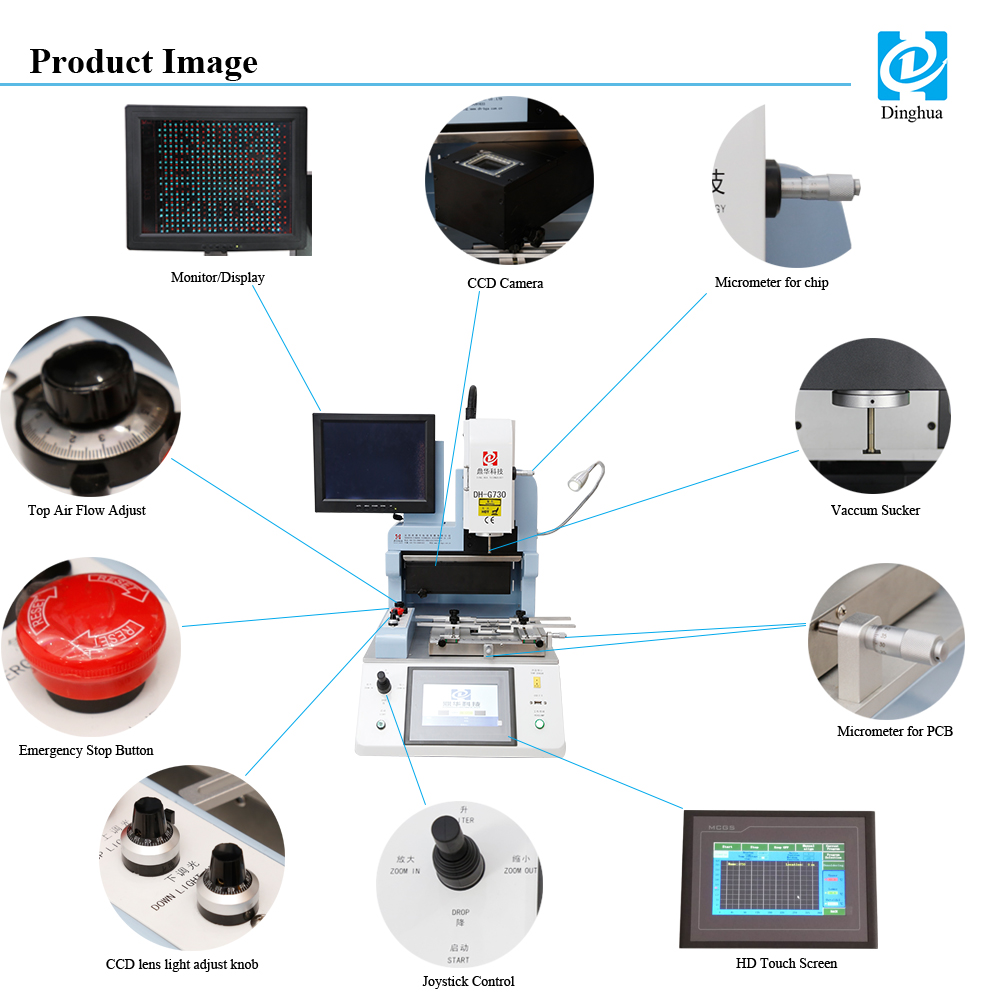

Dinghua DH-G730 Optik CCD Avtomatik BGA qayta ishlash stantsiyasi mobil telefonlar uchun anakartni ta'mirlash chipini qayta ishlash
Mobil telefonning anakartini ta'mirlash chipini qayta ishlash uchun optik CCD avtomatik BGA qayta ishlash stantsiyasi ixtisoslashgan.
mobil telefonning anakartlarini ta'mirlash va qayta ishlashda ishlatiladigan uskuna. Stansiya Optik CCD dan foydalanadi
kichik va nozik BGA (Ball Grid Array) chiplari va komponentlarini tekislash va qayta ishlash texnologiyasi.
Xususiyatlarning qisqacha mazmuni
☛ Mobil telefonda, kichik boshqaruv platalarida yoki mayda anakartlarda chip darajasini ta'mirlashda keng qo'llaniladi.
☛ BGA, CCGA, QFN, CSP, LGA, SMD, LED va boshqalarni qayta ishlang.

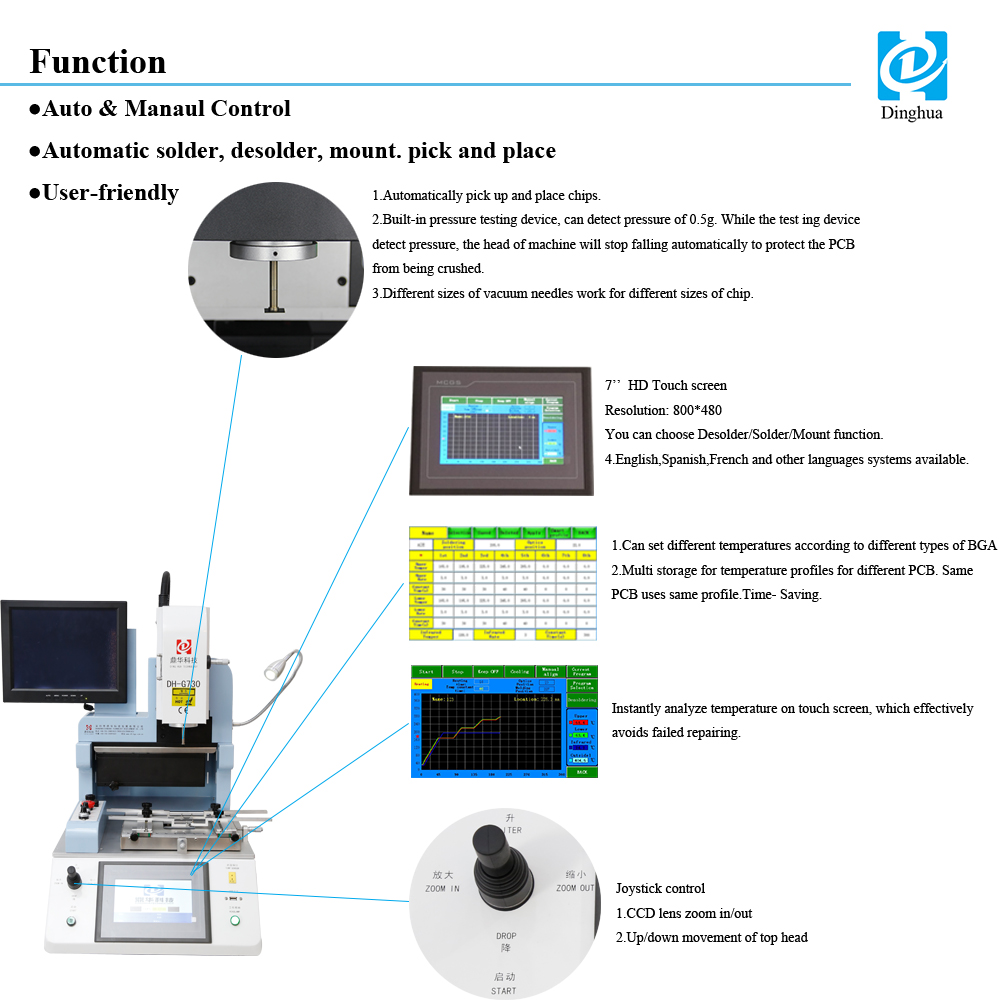

☛ Avtomatik desoldering, o'rnatish va lehimlash, desoldering tugagandan so'ng avtomatik yig'ish chipi.

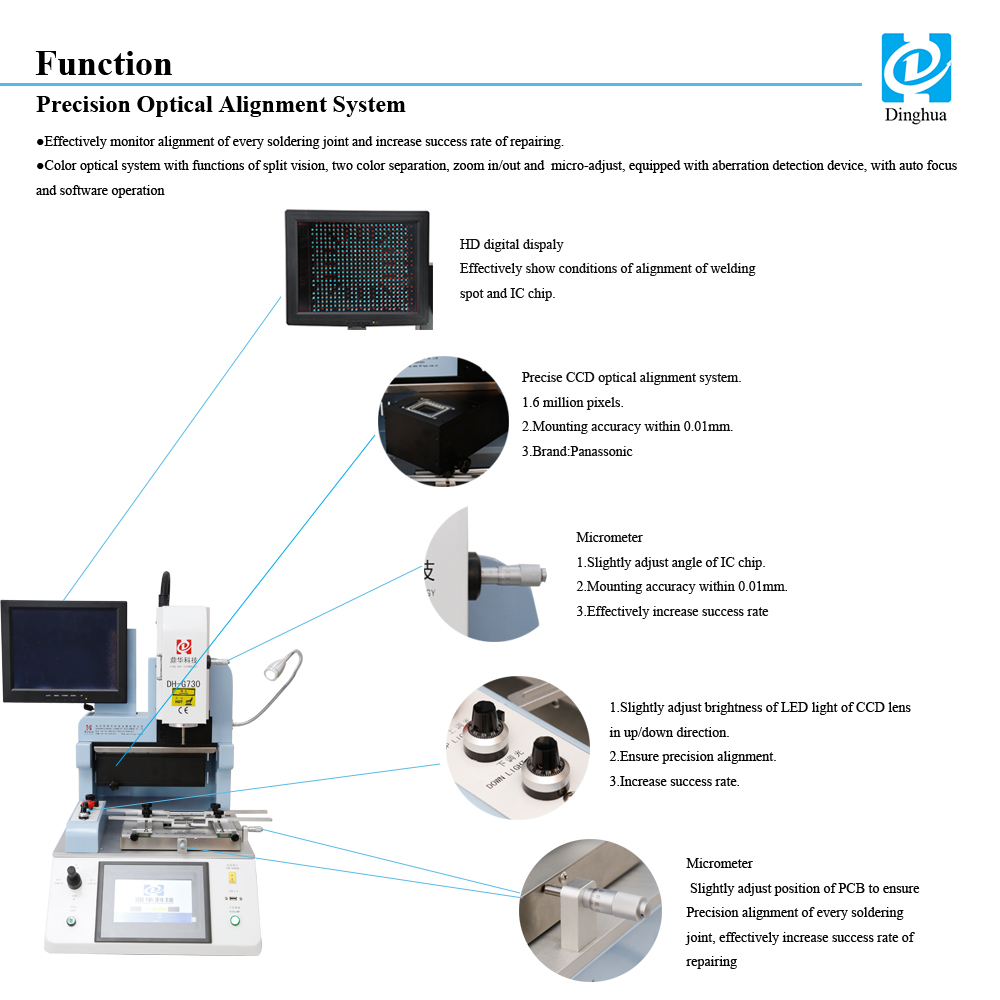

☛ BGA va komponentlarni aniq o'rnatish uchun HD CCD Optical Alignment tizimi.
☛ BGA o'rnatish aniqligi 0,01 mm ichida, ta'mirlash muvaffaqiyati darajasi 99,9%.

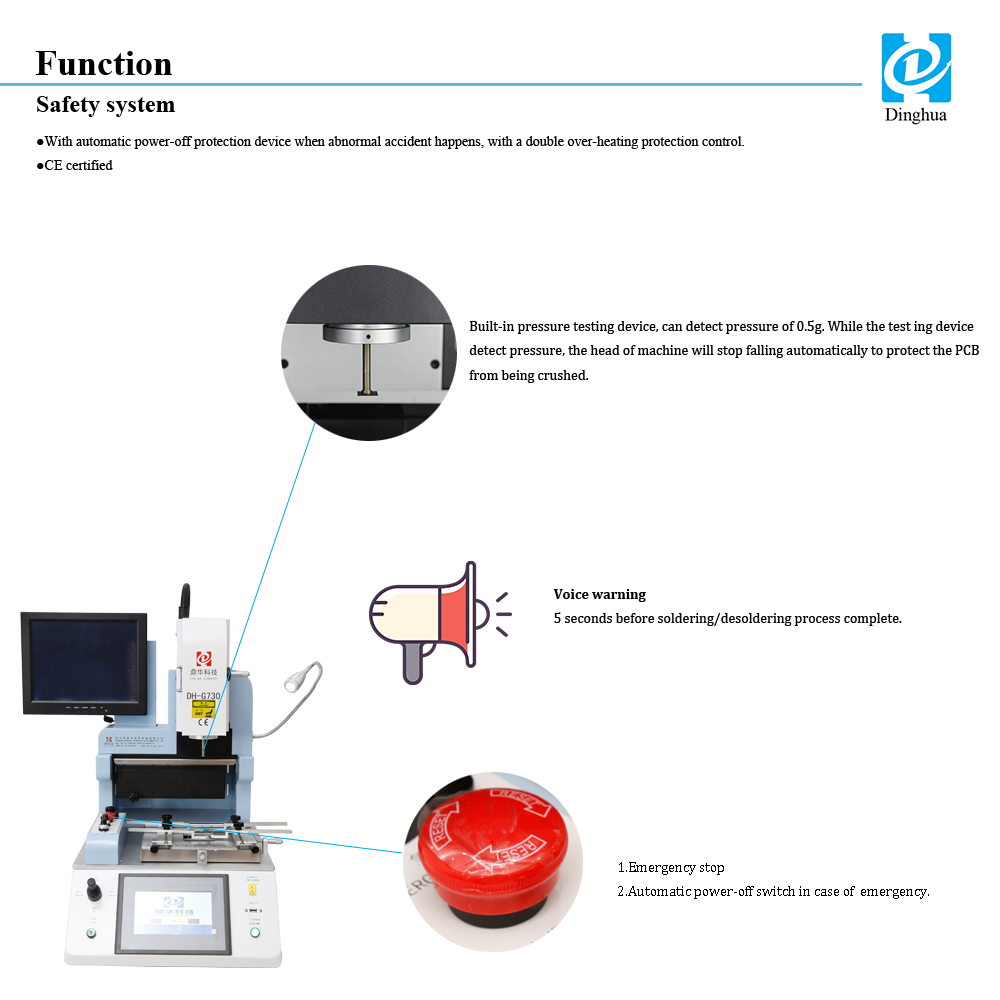

☛ Favqulodda vaziyatlardan himoyalanish bilan yuqori darajadagi xavfsizlik funktsiyalari.
☛ Foydalanuvchi uchun qulay ishlash, ko'p funktsiyali ergonomik tizim.
Stansiya chipni anakart bilan avtomatik ravishda tekislash, eski chipni olib tashlash uchun issiqlikni qo'llash uchun mo'ljallangan.
va uni yangisi bilan almashtiring. Bu jarayon chipning to'g'ri hizalanishi va mustahkamlanishini ta'minlaydi, natijada a
to'liq ishlaydigan anakart.
Qayta ishlash stantsiyasi mobil telefonning anakartini ta'mirlash bo'yicha tajribaga ega bo'lgan o'qitilgan texnik xodimlar tomonidan boshqariladi.
Ta'mirlash vaqtida anakart va boshqa komponentlarga zarar etkazmaslik uchun to'g'ri vositalar va usullardan foydalanish juda muhimdir.
Optik CCD Avtomatik BGA qayta ishlash stantsiyasidan foydalanish mobil telefonni ta'mirlash uchun zarur bo'lgan vaqt va kuchni sezilarli darajada kamaytirishi mumkin
telefonning anakartlari. Bu ta'mirlashning aniq va samarali bo'lishini ta'minlaydi, natijada to'liq ishlaydigan qurilma talablarga javob beradi
ishlab chiqaruvchining texnik xususiyatlari.
DH-G730 Texnik xususiyatlari | |
Umumiy quvvat | 2500w |
3 ta mustaqil isitgich | Yuqori issiq havo 1200 Vt, pastroq issiq havo 1200 Vt |
Kuchlanishi | AC220V±10% 50/60Hz |
Elektr qismlari | 7 dyuymli sensorli ekran + yuqori aniqlikdagi aqlli tempni boshqarish moduli + step motor drayveri + PLC + LCD displey + yuqori aniqlikdagi optik CCD tizimi |

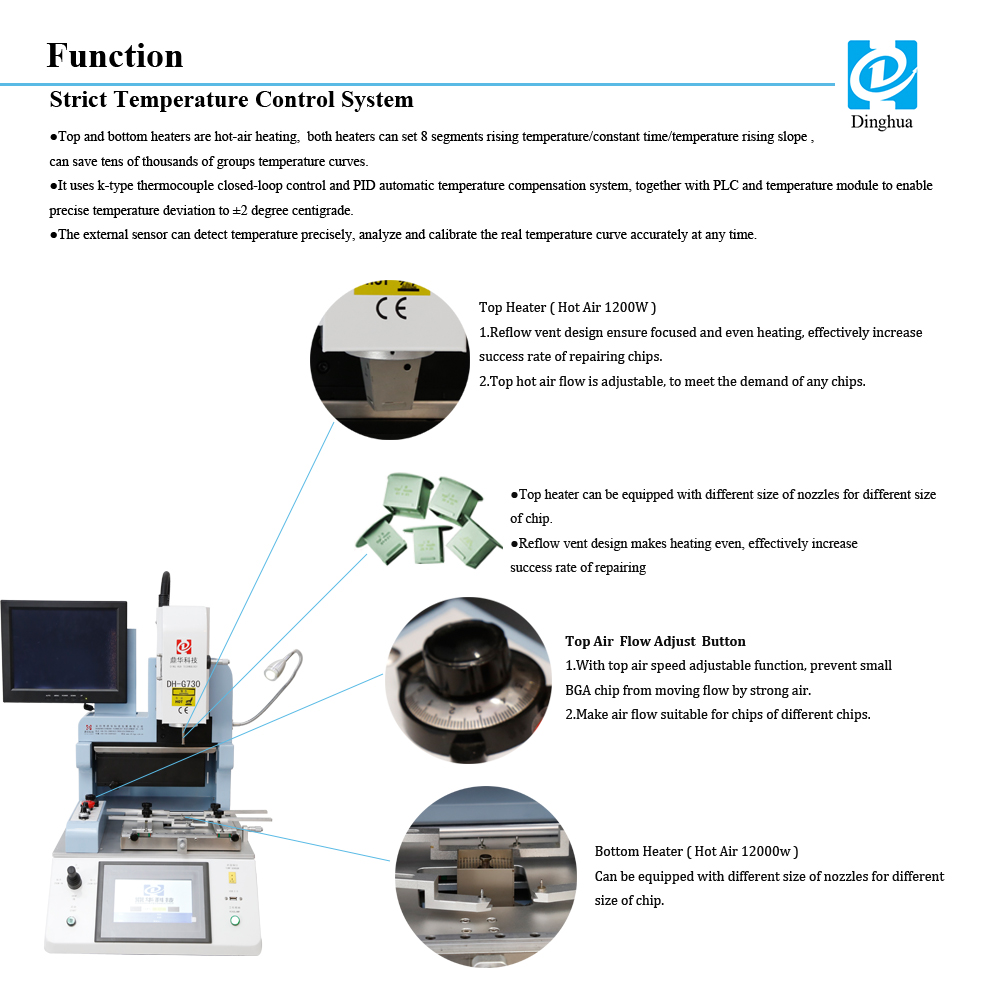

Haroratni nazorat qilish | K-Sensor yopiq pastadir + PID avtomatik temp kompensatsiyasi + temp moduli, ±2 daraja ichida harorat aniqligi. |
PCB joylashuvi | V-groove + universal armatura + harakatlanuvchi PCB rafi |
Tegishli PCB o'lchami | Barcha turdagi mobil telefonlar uchun platalar |
Qo'llaniladigan BGA hajmi | Barcha turdagi mobil telefon BGA chiplari |
O'lchamlari | 420x450x680mm (L * W * H) |
Sof og'irlik | 35 kg |
Texnik xususiyatlari | |||
1 | Umumiy quvvat | 5300w | |
2 | 3 ta mustaqil isitgich | Yuqori issiq havo 1200w, pastki issiq havo 1200w, pastki infraqizil oldindan isitish 2700w | |
3 | Kuchlanishi | AC220V±10% 50/60Hz | |
4 | Elektr qismlari | 7 dyuymli sensorli displey + yuqori aniqlikdagi aqlli tempni boshqarish moduli + step motor drayveri + PLC + LCD displey + yuqori aniqlikdagi optik CCD tizimi + lazer joylashishni aniqlash | |
5 | Haroratni nazorat qilish | K-Sensor yopiq pastadir + PID avtomatik temp kompensatsiyasi + temp moduli, ±2 daraja ichida harorat aniqligi. | |
6 | PCB joylashuvi | V-groove + universal armatura + harakatlanuvchi PCB rafi | |
7 | Tegishli PCB o'lchami | Maks 370x410mm Min 22x22mm | |
8 | Qo'llaniladigan BGA hajmi | 2x2mm ~ 80x80mm | |
9 | O'lchamlari | 600x700x850mm (L*W*H) | |
10 | Sof og'irlik | 70 kg | |
