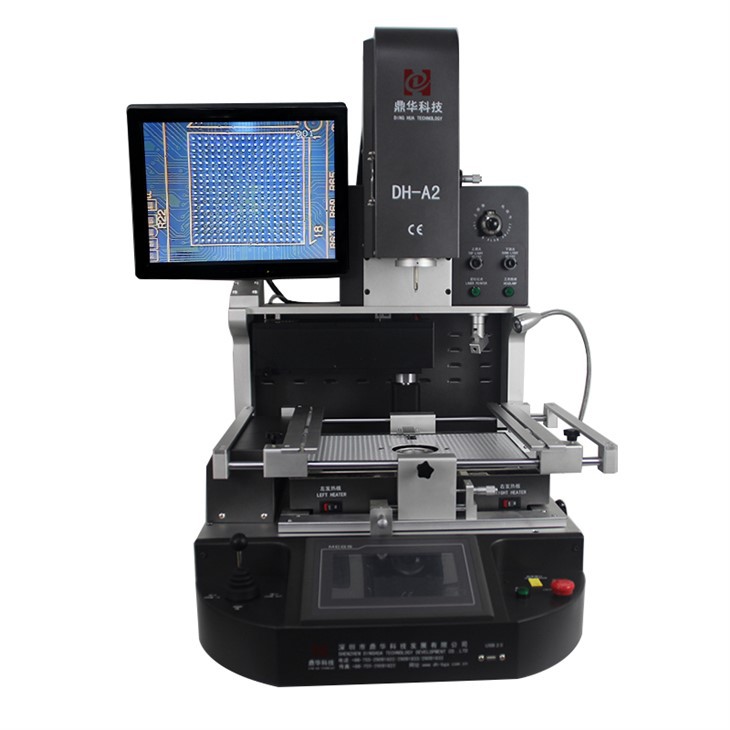

Telefonni ta'mirlash PS3 BGA qayta ishlash stantsiyasi
◆ Kengaytirilgan funksiyalar
① Yuqori issiq havo oqimi har qanday chiplarning talabini qondirish uchun sozlanishi.
② Avtomatik ravishda lehimlash, o'rnatish va lehimlash.
③ O'rnatilgan infraqizil lazerli joylashishni aniqlash, PCB uchun tezkor joylashishni aniqlashga yordam beradi.
④ Yuqori isitish boshi va o'rnatish boshi 2 tasi 1 ta dizaynda.
⑤ PCBni ezilishdan himoya qilish uchun o'rnatilgan bosim sinov qurilmasi bilan o'rnatish boshi.
⑥ O'rnatish kallagidagi o'rnatilgan vakuum, lehimlash tugagandan so'ng BGA chipini avtomatik ravishda oladi.
Ta'rif
Telefonni ta'mirlash PS3 BGA qayta ishlash stantsiyasi
Xususiyatlarning qisqacha mazmuni

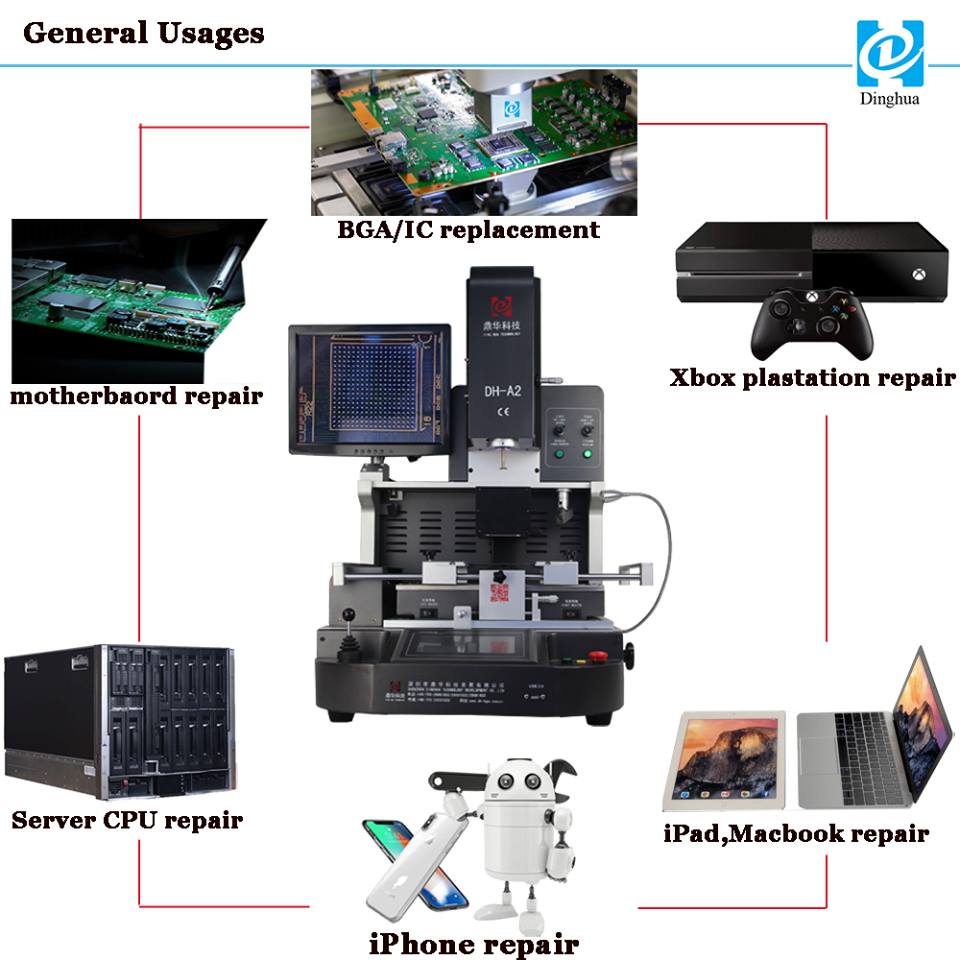

☞ Noutbuklar, PS3, PS4, XBOX360, mobil telefonlar, kompyuterlar, televizorlarda chip darajasini taʼmirlashda keng qoʻllaniladi.
boshqaruv platalari va boshqalar.
☞ BGA, CCGA, QFN, CSP, LGA, SMD, LED va boshqalarni qayta ishlang.
☞ Avtomatik desoldering, o'rnatish va lehimlash, desoldering tugagandan so'ng avtomatik yig'ish chipi.
☞ BGA va komponentlarni aniq o'rnatish uchun HD CCD Optical Alignment tizimi.
☞ BGA o'rnatish aniqligi 0,01 mm ichida, ta'mirlash muvaffaqiyati darajasi 99,9%.
☞ BGA chipi va anakartni tez joylashtirish uchun lazerli joylashishni aniqlash.
☞ Favqulodda himoya bilan yuqori xavfsizlik funktsiyalari.
☞ Foydalanuvchi uchun qulay ishlash, Ko'p funksiyali ergonomik tizim.
|
Yo'q. |
Texnik xususiyatlari | Tavsif |
|
1 |
Umumiy quvvat |
5300w |
|
2 |
3 ta mustaqil isitgich |
Yuqori issiq havo 1200w, pastki issiq havo 1200w, pastki infraqizil oldindan isitish 2700w |
|
3 |
Kuchlanishi |
AC220V±10% 50/60Hz |
|
4 |
Elektr qismlari |
7 ''sensorli ekran + yuqori aniqlikdagi aqlli tempni boshqarish moduli + step motor drayveri + PLC + LCD displey + yuqori aniqlikdagi optik CCD tizimi + lazer joylashishni aniqlash |
|
5 |
Haroratni nazorat qilish |
K-Sensor yopiq pastadir + PID avtomatik temp kompensatsiyasi + temp moduli, ±2 daraja ichida harorat aniqligi. |
|
6 |
PCB joylashuvi |
V-groove + universal armatura + harakatlanuvchi PCB rafi |
|
7 |
Tegishli PCB o'lchami |
Maks 370x410mm Min 22x22mm |
|
8 |
Qo'llaniladigan BGA hajmi |
2x2mm ~ 80x80mm |
|
9 |
O'lchamlari |
600x700x850mm (L*W*H) |
|
10 |
Sof og'irlik |
70 kg |
Qadoqlash va yetkazib berish
O'yin konsolini ta'mirlash bo'yicha ba'zi ko'nikmalar:
-
O'yin konsoli mahsulotlarini birinchi marta ta'mirlashda nimalarga e'tibor berish kerak? Agar muvaffaqiyatga erishsangiz
birinchi marta o'yin konsoli mahsulotlarini ta'mirlash, bu shubhasiz o'zingiz uchun katta dalda bo'ladi, shuning uchun siz
to'liq jim nosozliklar va oddiy elektr zanjirlari kabi tuzatish oson bo'lgan nosozliklarni tanlashi kerak. Ba'zilari uchun
muvaffaqiyatsizliklar, siz engish qiyin bo'lgan muvaffaqiyatsizliklar uchun vaqtincha unga tegolmaysiz.
2. O'yin mashinasini ta'mirlashni o'rganish uchun qanday elektr lehimli temirni sotib olishim kerak? BGA qayta ishlash stantsiyasi
ta'mirlash bo'yicha professional texnik yoki muhandis uchun zarur uskunalar.
3. Payvandlash texnikasini mashq qilish. Payvandlash texnikasi oddiy ko'rinadi, lekin aslida lehimni payvandlash oson ish emas
bo'g'inlar yaxshi. Bunday amaliyotni bosqichma-bosqich bajarish kerak. Birinchidan, ingichka simli simni oling, uni o'n qismga bo'ling va lehimlang
ularni aylanaga aylantiring. Keyin, ko'p simli simlardan birini chiqarib oling, ularni o'n qismga bo'ling va ularni aylana shaklida payvandlang. Keyin
lehim paychalarining amaliyotidan o'tib, lehimlash qismlariga va elektron platalarga o'ting.
4. Nima uchun lehim uchi qalayga yopishmaydi? Lehimlovchi temir yonib o'lganida, u qalayga yopishib ololmaydi. Buning sababi
lehimli temir uzoq vaqt davomida uni ishlatmasdan quvvatlanadi. Bu vaqtda, lehimning elektr ta'minotini uzgandan so'ng
dazmollang, lehim dazmolining uchini mis rangga aylanguncha fayldan foydalaning va keyin lehim dazmolini yoqing. Lehimlashdan keyin
temir issiq bo'lsa, ustiga bir oz rozin qo'ying va ustiga bir oz lehim qo'ying, shunda lehim lehim temirning butun uchini yopishi mumkin va
keyin foydalanish mumkin.
5. Qanday multimetrni sotib olish yaxshiroq? Multimetrni faqat o'nlab yuanga sotib olish mumkin, masalan, MF 78 multimetri.
o'zgaruvchan tok, doimiy oqim, o'zgaruvchan tok, doimiy kuchlanish va qarshilik kabi 21 vitesga ega. Bu, shuningdek, darajasiga ega, To'rt qo'shimcha hisobga olish
sig'im, indüktans va tranzistor DC parametrlari uchun diapazonlar. Bundan tashqari, 100 yuandan ko'proq turadigan yaxshiroq sotib olishingiz mumkin, masalan
MF47 multimetri bo'lib, u doimiy oqim, AC kuchlanish, doimiy kuchlanish va qarshilik kabi 26 vitesga, shuningdek ettita DC parametriga ega
daraja, sig'im, indüktans va tranzistor. Qo'shimcha mos yozuvlar diapazoni.
Boshlang'ich bosqichda juda yaxshi multimetr sotib olish shart emas. Bir tomondan, u ishlamaydi va osonlikcha shikastlanadi. Yoniq
boshqa tomondan, oddiy multimetr etarli. Raqamli multimetrni sotib olmaslik yaxshiroqdir.
