IQ oldindan qizdirish BGA IC chiplarini olib tashlash mashinasi
1. Lehimlash yoki lehimlash uchun yuqori/pastki issiq havo.2. Monitor ekrani 15" 1080P.3. Avtomatik signal 5~10s oldin uni eritish 4 dan oshib ketadi. O'rnatish yoki o'chirish uchun juda qulay magnit nozullar
Ta'rif
BGA qayta ishlash stantsiyasi DH-A2 uchun foydalanish qo'llanma
DH-A2 - bu optik moslashtirilgan, avtomatik lehimli, lehimli, yig'ish va almashtirishga ega mashinalar orasida tejamkor model.

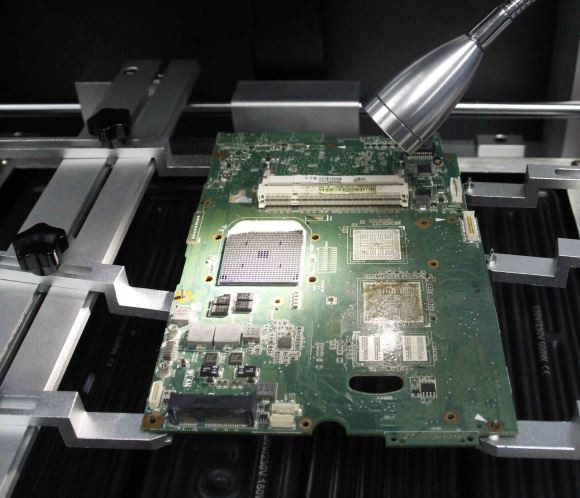

Universal moslamalar PCBA ning har qanday shakli uchun ishlatiladi, lazer nuqtasi tenglikni tezda to'g'ri joyga qo'yishga yordam beradi, harakatlanuvchi ish stoli PCB chapga yoki o'ngga mos keladi.
1. IQ oldindan isitish BGA IC chiplarini qo'llash mashinasini olib tashlash
Boshqa turdagi chiplarni lehimlash, qayta to'plash, lehimlash uchun:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chiplari va boshqalar.
2. IQ oldindan qizdirish mahsulotining xususiyatlari BGA IC chiplari mashinani olib tashlaydi
* Barqaror va uzoq umr ko'rish (15 yil foydalanish uchun mo'ljallangan)
* Turli xil anakartlarni yuqori muvaffaqiyat darajasi bilan ta'mirlashi mumkin
* Isitish va sovutish haroratini qat'iy nazorat qiling
* Optik moslashtirish tizimi: 0.01 mm ichida aniq o'rnatish
* Ishlash oson. Har kim undan foydalanishni 30 daqiqada o'rganishi mumkin. Hech qanday maxsus mahorat talab etilmaydi.
3. SpetsifikatsiyasiIQ oldindan qizdiruvchi BGA IC chiplari mashinani olib tashlaydi
| Quvvatlantirish manbai | 110~240V 50/60Hz |
| Quvvat darajasi | 5400W |
| Avtomatik daraja | lehim, lehim, olish va almashtirish va boshqalar. |
| Optik CCD | chip oziqlantiruvchi bilan avtomatik |
| Yugurish nazorati | PLC (Mitsubishi) |
| chip oralig'i | 0,15 mm |
| Sensorli ekran | egri chiziqlar paydo bo'lishi, vaqt va haroratni sozlash |
| PCBA o'lchami mavjud | 22*22~400*420mm |
| chip hajmi | 1*1~80*80mm |
| Og'irligi | taxminan 74 kg |
4. TafsilotlariIQ oldindan qizdiruvchi BGA IC chiplari mashinani olib tashlaydi
1. Yuqori issiq havo va vakuumli so'rg'ich birga o'rnatilgan bo'lib, u moslashtirish uchun chip/komponentni qulay tarzda oladi.
2. Monitor ekranida tasvirlangan anakart va chipdagi nuqtalar uchun ajratilgan ko'rishga ega optik CCD.
3. Chip (BGA, IC, POP va SMT va boshqalar) uchun displey ekrani va uning mos keladigan anakart nuqtalari lehimlashdan oldin tekislangan.
4. 3 ta isitish zonalari, yuqori issiq havo, pastki issiq havo va IQ oldindan qizdirish zonalari, ular kichikdan iPhone anakarti uchun, shuningdek, kompyuter ann televizorlari uchun platalar va boshqalar uchun ishlatilishi mumkin.
5. Isitish elementlarini bir tekis va xavfsizroq qiladigan po'lat to'r bilan qoplangan IR oldindan isitish zonasi.
6. Vaqt va haroratni sozlash uchun ish interfeysi, harorat rejimlari 50,000 guruhlargacha saqlanishi mumkin.
5. Nima uchun bizning avtomatik SMD SMT LED BGA qayta ishlash stantsiyamizni tanlaysiz?
6. BGA qayta ishlash tizimi kompyuterni ta'mirlash mashinasi sertifikati
UL, E-MARK, CCC, FCC, Idoralar ROHS sertifikatlari. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish uchun Dinghua ISO, GMP, FCCA, C-TPAT joyida audit sertifikatidan o'tdi.

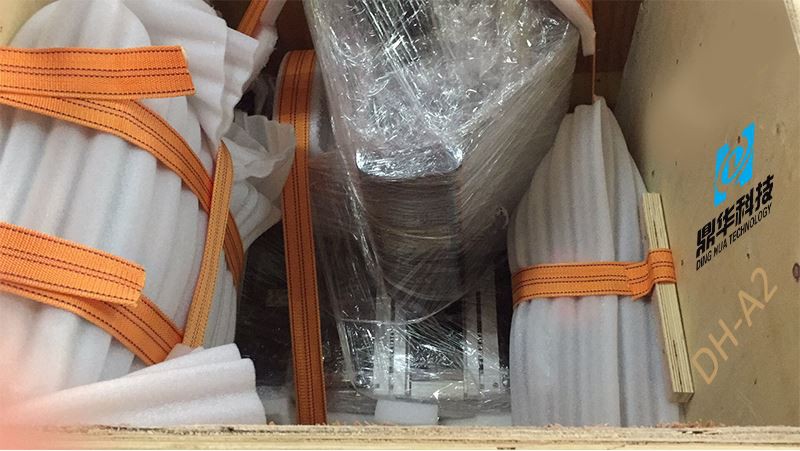

7. Avtomatik BGA qayta ishlovchi reballing mashinasini qadoqlash va jo'natish
8. BGA qayta ishlash stantsiyasi uchun jo'natish
DHL, TNT, FEDEX, SF, dengiz transporti va boshqa maxsus liniyalar va boshqalar. Agar boshqa yuk tashish muddatini xohlasangiz, iltimos, bizga xabar bering. Biz sizni qo'llab-quvvatlaymiz.
9. To'lov shartlari
Bank o'tkazmasi, Western Union, kredit karta. Agar sizga boshqa yordam kerak bo'lsa, bizga xabar bering.
10. a uchun tegishli bilimlaravtomatik reballing infraqizil BGA ta'mirlash mashinasi
BGA qayta ishlash stantsiyasidan foydalanish taxminan uch bosqichga bo'linishi mumkin: desoldering, joylashtirish va lehim. Quyida biz DH-A2 BGA qayta ishlash stantsiyasini misol qilib olamiz:
Desoldering:
1, ta'mirlashga tayyorgarlik:Ta'mirlanayotgan BGA chipi uchun ishlatiladigan havo nozulini aniqlang. Qayta ishlash harorati mijoz tomonidan qo'rg'oshinli yoki qo'rg'oshinsiz lehim ishlatilishiga qarab o'rnatiladi, chunki qo'rg'oshinli lehim sharlarining erish nuqtasi odatda 183 daraja, qo'rg'oshinsiz lehim to'plarining erish nuqtasi esa 217 daraja atrofida. PCB anakartini BGA qayta ishlash platformasiga o'rnating va BGA chipining markazidagi qizil lazer nuqtasini tekislang. To'g'ri joylashtirish balandligini aniqlash uchun joylashtirish boshini tushiring.
2, Desoldering haroratini o'rnating:Kelajakdagi ta'mirlash uchun eslab qolish uchun harorat sozlamalarini saqlang. Umuman olganda, eritish va lehimlash uchun harorat bir xil qiymatga o'rnatilishi mumkin.
3, Desolderingni boshlang:Sensorli ekran interfeysida demontaj rejimiga o'ting va tuzatish tugmasini bosing. BGA chipini isitish uchun isitish boshi avtomatik ravishda tushadi.
4, Tugatish:Harorat aylanishi tugashidan besh soniya oldin mashina signal beradi. Harorat egri chizig'i tugagandan so'ng, ko'krak avtomatik ravishda BGA chipini oladi va joylashtirish boshi BGA ni dastlabki holatiga ko'taradi. Keyin operator BGA chipini material qutisiga ulashi mumkin. Desoldering hozir tugallandi.
Joylashtirish va lehimlash:
1, Joylashtirishga tayyorgarlik:Qopqoqdan qalay olib tashlangandan so'ng, yangi BGA chipi yoki qayta to'plangan BGA chipidan foydalaning. PCB anakartini o'rnating va taxminan BGA-ni prokladkaga joylashtiring.
2, joylashtirishni boshlash:Joylashtirish rejimiga o'ting, boshlash tugmasini bosing va joylashtirish boshi pastga siljiydi. Ko'krak avtomatik ravishda BGA chipini oladi va uni boshlang'ich holatiga o'tkazadi.
3, optik moslashtirish:Optik hizalama linzalarini oching, mikrometrni sozlang va PCBni X va Y o'qlarida tekislang. BGA burchagini R burchagi bilan sozlang. BGA-dagi lehim to'plari (ko'k rangda ko'rsatilgan) va prokladkadagi lehim birikmalari (sariq rangda ko'rsatilgan) displeyda turli xil ranglarda ko'rish mumkin. Lehim to'plari va bo'g'inlari to'liq bir-biriga mos keladigan tarzda sozlaganingizdan so'ng, sensorli ekrandagi "Hizlanish tugallandi" tugmasini bosing.
4, Tugatish:Joylashtirish boshi avtomatik ravishda pastga tushadi, BGA ni yostiqqa qo'ying va vakuumni o'chiradi. Keyin bosh 2-3 mm ga ko'tariladi va qiziydi. Harorat egri chizig'i tugagandan so'ng, isitish boshi boshlang'ich holatiga ko'tariladi. Lehimlash tugallandi.
Lehimlash:
Bu funksiya past harorat tufayli yomon lehimlangan va qayta isitishni talab qiluvchi BGAlar uchun ishlatiladi.
1, Tayyorlanishi:PCB platasini qayta ishlash platformasiga o'rnating va lazerli qizil nuqtani BGA chipining markaziga joylashtiring.
2, lehimlashni boshlang:Haroratni o'rnating, payvandlash rejimiga o'ting va start tugmasini bosing. Isitish boshi avtomatik ravishda tushadi. BGA chipiga ulangandan so'ng u 2-3mm ga ko'tariladi va keyin isitila boshlaydi.
3, Tugatish:Harorat egri chizig'i tugagandan so'ng, isitish boshi avtomatik ravishda dastlabki holatga ko'tariladi. Lehimlash endi tugallandi.
